System Psa Proces separacji wodoru

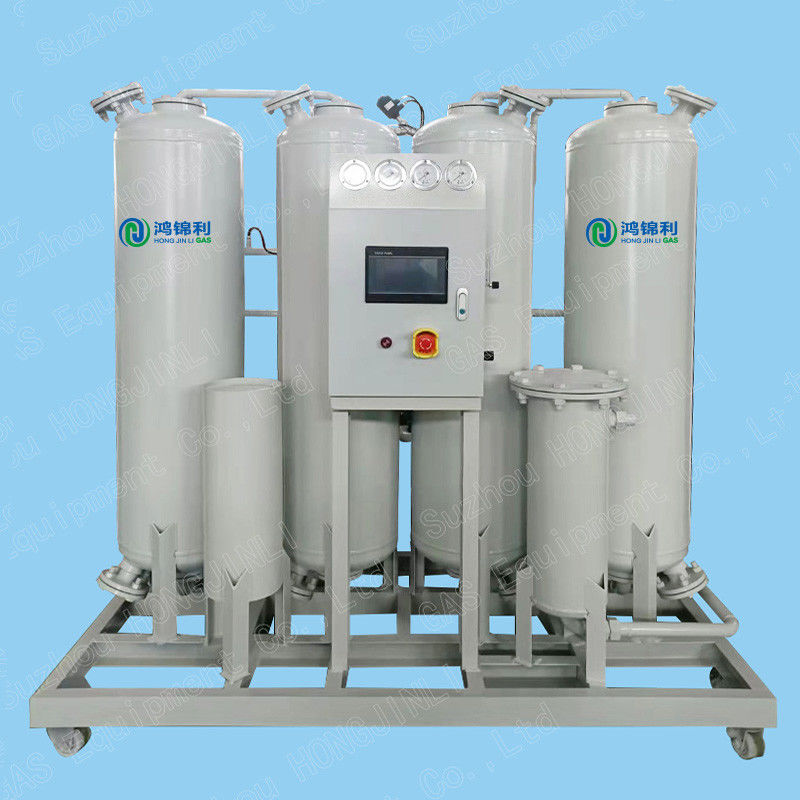

Generator azotu PSA

Opis

Generator azotu PSA (Pressure Swing Adsorption) działa na zasadzie selektywnej adsorpcji.zwykle sito molekularne węgla (CMS), który ma większe powinowactwo do cząsteczek tlenu niż cząsteczek azotu.

Proces ten rozpoczyna się od wprowadzania sprężonego powietrza do generatora azotu PSA, które przechodzi przez szereg filtrów w celu usunięcia zanieczyszczeń.Następnie filtrowane powietrze trafia do zbiornika zawierającego adsorbent.

Pod ciśnieniem materiał adsorbujący selektywnie adsorbuje cząsteczki tlenu, umożliwiając przejście cząsteczek azotu stosunkowo niepoprawne.Oddzielenie to osiąga się poprzez wykorzystanie różnych właściwości adsorpcji tlenu i azotu na materiale adsorbującymW rezultacie powstaje strumień gazu azotu o znacznie wyższej czystości.

Proces adsorpcji trwa do momentu, gdy materiał absorbujący staje się nasycony tlenem.adsorbowane cząsteczki tlenu uwalniane są z materiału adsorbującego, co pozwala mu się regenerować i przygotować do następnego cyklu.

Aby zapewnić ciągłe dostarczanie gazu azotu, generatory azotu PSA zazwyczaj działają z wieloma naczyniami lub łóżkami adsorpcyjnymi.drugie łóżko przechodzi regeneracjęProces ten zapewnia stały i nieprzerwany przepływ gazu azotu o wysokiej czystości.

Ogólnie rzecz biorąc, zasada generatora azotu PSA opiera się na różnicowym adsorpcji tlenu i azotu na specjalistycznym materiale adsorbującym.system osiąga selektywną adsorpcję i desorpcję tlenu, co prowadzi do wytwarzania gazu azotu o wysokiej czystości.

Charakterystyka techniczna
1) Całkowita automatyzacja
Wszystkie systemy są zaprojektowane do pracy bez opieki i automatycznej regulacji zapotrzebowania na azot.
2) Mniejszy wymóg przestrzeni
Konstrukcja i urządzenie sprawiają, że rozmiar instalacji jest bardzo kompaktowy, montaż na ślizgach, prefabrykowany w fabryce.
3) Szybkie uruchomienie
Czas uruchomienia wynosi zaledwie 5 minut, aby uzyskać pożądaną czystość azotu.
zmiany.
4) Wysoka niezawodność
Bardzo niezawodne w ciągłej i stabilnej pracy przy stałej czystości azotu. Czas dostępności instalacji jest zawsze lepszy niż 99%.
5) Żywotność siewek molekularnych
Oczekiwana żywotność siewek molekularnych wynosi około 15 lat, czyli całego czasu życia zakładu azotowego.
6) regulowane
Poprzez zmianę przepływu, można dostarczyć azot o właściwej czystości.

Specyfikacja

Generator azotu PSA

Pojemność azotu: 1 ~ 100Nm3/h
Czystość azotu: 95%-99,999%
Ciśnienie azotu: 0,5-0,8Mpa (w przypadku wysokiego ciśnienia) Punkt rosy azotu: ≤-40°C (ciśnienie atmosferyczne)
Zasilanie sterujące: 0,2kw 220v 50Hz
