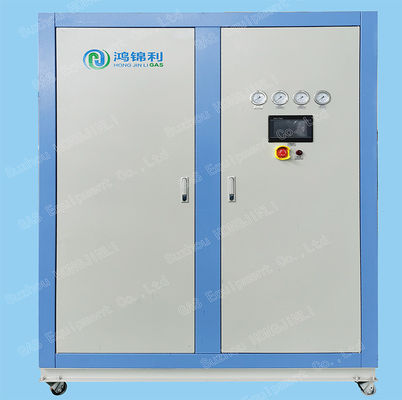

Psa Generator Azotu Psa Generator gazu

Generator azotu PSA

Opis

Przepływ procesu generatora azotu obejmuje zazwyczaj kilka etapów, z których każdy przyczynia się do produkcji gazu azotu.

Sprężanie powietrza: Pierwszy krok polega na sprężaniu powietrza atmosferycznego.Sprężanie podnosi ciśnienie powietrza do pożądanego poziomu, zazwyczaj od 7 do 10 atmosfer.

Chłodzenie powietrza: Ciśnione powietrze wchodzi w system chłodzenia, który składa się z wymienników ciepła i kondensatorów.część wilgoci obecnej w powietrzu kondensuje się w postaci ciekłej, który jest usuwany przez system odwadniania.

Oczyszczanie powietrza: Chłodzone powietrze wchodzi w etap oczyszczania, często z wykorzystaniem sieci molekularnej.Sito molekularne to materiał adsorbujący o określonych rozmiarach porów, który selektywnie adsorbuje tlenProces ten usuwa tlen i inne zanieczyszczenia, zwiększając czystość gazu azotu.

Sprężanie azotu: oczyszczony gaz azotu jest następnie sprężany do pożądanego ciśnienia roboczego za pomocą sprężarki śrubowej lub sprężarki odśrodkowej.Sprężanie zwiększa ciśnienie gazu azotu do dalszego przetwarzania, przechowywania lub transportu.

Przechowywanie i dystrybucja: Gaz azotowy jest przechowywany i dystrybuowany przez zbiorniki magazynowe lub system rurociągowy.podczas gdy rurociągi umożliwiają dostawę gazu azotu do określonych urządzeń lub zastosowań.

Wykorzystując te czynniki, wytwarzacz azotu jest w pełni zdolny do wytwarzania gazu.Generator może wydobywać i produkować gaz azotowy o wysokiej czystości do różnych celów przemysłowych i zastosowań.

Generator azotu z przemienną adsorpcją ciśnienia (PSA) działa w oparciu o zasadę selektywnej adsorpcji gazów przy użyciu materiałów adsorbujących.Poniżej opis zasady działania PSA Generator Azotu:

Adsorpcja: Proces rozpoczyna się od skierowania sprężonego powietrza do zbiornika adsorpcyjnego zawierającego warstwę materiału adsorbującego, zazwyczaj sito molekularne węgla (CMS).Materiał adsorbujący ma duże powinowactwo do tlenu, pary wodnej i innych zanieczyszczeń obecnych w powietrzu.

Adsorpcja selektywna: pod wysokim ciśnieniem materiał adsorbujący selektywnie adsorbuje tlen i inne zanieczyszczenia, umożliwiając przejście azotu.Jest to spowodowane różnicą w zdolnościach adsorpcyjnych i powinowactwach materiału adsorbującego dla różnych gazówW rezultacie gaz bogaty w azot wychodzi z zbiornika i jest zbierany do dalszego przetwarzania.

Oczyszczanie: Gdy łóżko adsorpcyjne zostanie nasycone tlenem i zanieczyszczeniami, ciśnienie zostaje uwolnione, a naczynie przechodzi fazę oczyszczania.część uprzednio sprężonego powietrza jest przekierowywana na stronę oczyszczania zbiornikaPrzepływ gazu oczyszczającego, bogaty w tlen i zanieczyszczenia, jest wydalany z układu, usuwając je z łóżka adsorbentów.

Adsorpcja przełączania: proces trwa poprzez przełączanie przepływu sprężonego powietrza między dwoma naczyniami adsorpcji.inne naczynie przechodzi fazę oczyszczaniaTa cykliczna operacja zapewnia ciągłe dostarczanie gazu azotu.

System sterowania: Generator azotu PSA jest sterowany przez programowalny sterownik logiczny (PLC) lub podobny system.zapewnienie właściwej adsorpcji, oczyszczania i przełączania cykli.

Powtarzając cykle adsorpcji, oczyszczania i przełączania,Generator azotu PSA może konsekwentnie wytwarzać strumień gazu azotu o wysokiej czystości poprzez selektywne adsorbowanie tlenu i zanieczyszczeń z sprężonego powietrzaWyprodukowany gaz azotowy może być wykorzystywany w różnych gałęziach przemysłu i zastosowaniach, w których wymagane jest niezawodne dostarczanie azotu na miejscu.

Specyfikacja

Generator azotu PSA

Pojemność azotu: 1 ~ 100Nm3/h
Czystość azotu: 95%-99,999%
Ciśnienie azotu: 0,5-0,8Mpa (w przypadku wysokiego ciśnienia) Punkt rosy azotu: ≤-40°C (ciśnienie atmosferyczne)
Zasilanie sterujące: 0,2kw 220v 50Hz
